在五軸數控加工的世界里，我們擁有了前所未有的自由度。刀具不再局限于垂直上下，而是能以任意角度接近工件，這為加工復雜曲面提供了無限可能。然而，這種自由的核心并非天馬行空，而是基于對刀軸矢量 的精確、智能控制?？梢哉f，刀軸矢量控制是五軸編程與加工的“大腦”與“靈魂”，直接決定了最終的加工精度、表面質量與效率。
刀軸矢量，簡單來說，是一個定義了刀具軸線方向的三維空間向量。在五軸編程中，控制它不僅僅是定義一個角度，更是一門關乎全局的科學與藝術。要真正駕馭它，需掌握以下幾個核心要點。
要點一：深刻理解控制策略——刀軸矢量的“行為模式”
在CAM軟件中，刀軸矢量的控制策略多種多樣，選擇合適的策略是成功的第一步。
相對于幾何體：這是最常用的策略之一。通過讓刀軸相對于零件表面法向方向（或驅動幾何體）保持一個固定的前傾角/側傾角，非常適合帶拔模角度的側壁或恒定曲率的曲面加工，能有效避免球頭刀刀尖中心的“零切削速度”區，提升表面質量。
插補矢量：對于極其復雜的自由曲面，程序員可以手動或自動在關鍵區域定義一系列刀軸矢量點，系統會自動進行平滑插補過渡。這種策略提供了最高的靈活性，是加工葉輪、葉片、高精度模具等復雜零件的關鍵，但要求編程人員具備豐富的經驗。
自動避讓：這是刀軸控制中的“安全專家”。其核心目標是在保證切削角度的同時，智能地調整刀軸方向，確保刀柄和夾持系統不會與工件、夾具發生碰撞干涉。這是實現長時間無人值守安全加工的重要保障。
要點二：確保運動平滑光順——避免“抖動”與“突變”
刀軸矢量的劇烈變化是五軸加工的大忌。一個看似微小的矢量跳動，經過機床旋轉軸的放大，就可能導致：
機床抖動與沖擊：旋轉軸需要急速啟停，影響機床動態性能、精度和壽命。
工件過切或殘留：刀軸方向的突然改變，會破壞既定的刀具路徑，導致加工缺陷。
表面光潔度差：在工件表面留下明顯的接刀痕或振紋。
因此，光順過渡是刀軸矢量控制的核心要求。優秀的CAM軟件和數控系統能夠對刀軸矢量變化進行優化和光順處理，確保在兩個刀位點之間，刀軸方向是平穩、連續地過渡，從而保證加工過程的穩定與高效。
要點三：優化加工姿態——追求“最佳切削點”
五軸加工的優勢在于可以靈活調整刀具姿態，而控制刀軸矢量的終極目的，就是為了找到并維持 “最佳切削點”。
最大化刀具利用率：通過調整刀軸，可以避免使用過長的加長刀桿，轉而使用更短、剛性更好的刀具，顯著提升切削穩定性和材料去除率。
提升表面質量：通過控制刀軸使刀具的側刃（而非球頭刀的尖端）參與切削，可以獲得更好的切屑控制和更高的表面質量。
規避加工限制：對于某些機床，特別是擺頭+轉臺類型的結構，可能存在“奇點”問題（即兩個旋轉軸共線導致的計算無限大）。高水平的刀軸矢量控制策略能夠有效識別并規避這些奇點區域，保證程序順利執行。
要點四：實現與RTCP的協同——理論與實踐的完美閉環

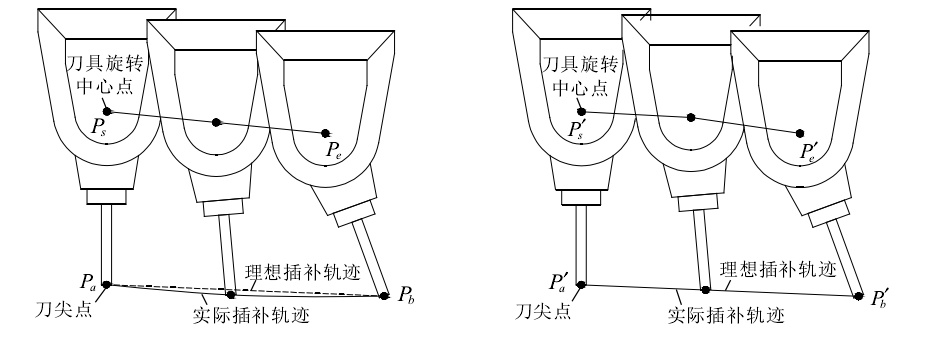

我們之前探討過的RTCP（旋轉刀具中心點控制）功能，正是刀軸矢量控制能夠在機床上被完美執行的物理基礎。CAM軟件中規劃的理想刀軸矢量，通過后處理生成包含旋轉軸移動和RTCP指令的NC代碼。在機床端，RTCP功能實時解讀這些矢量信息，并驅動直線軸進行動態補償，最終將編程的矢量方向精確地轉化為機床的實際運動。
因此，刀軸矢量是“設計藍圖”，而RTCP是“施工保障”，二者缺一不可，共同構成了高精度五軸加工的完整鏈條。
對五軸加工刀軸矢量的控制，遠不止是軟件中的一個參數設置，它是一項融合了加工工藝、機床動力學和數學計算的系統性工程。它要求編程人員不僅懂軟件，更要懂刀具、懂機床、懂材料。華亞數控深知這一點，我們不僅提供高性能的五軸機床硬件，更致力于為客戶提供包含先進CAM策略、后處理優化和工藝支持在內的全方位解決方案，幫助您真正掌握刀軸矢量控制這門核心藝術，將五軸加工的潛力轉化為您產品卓越的競爭力。
