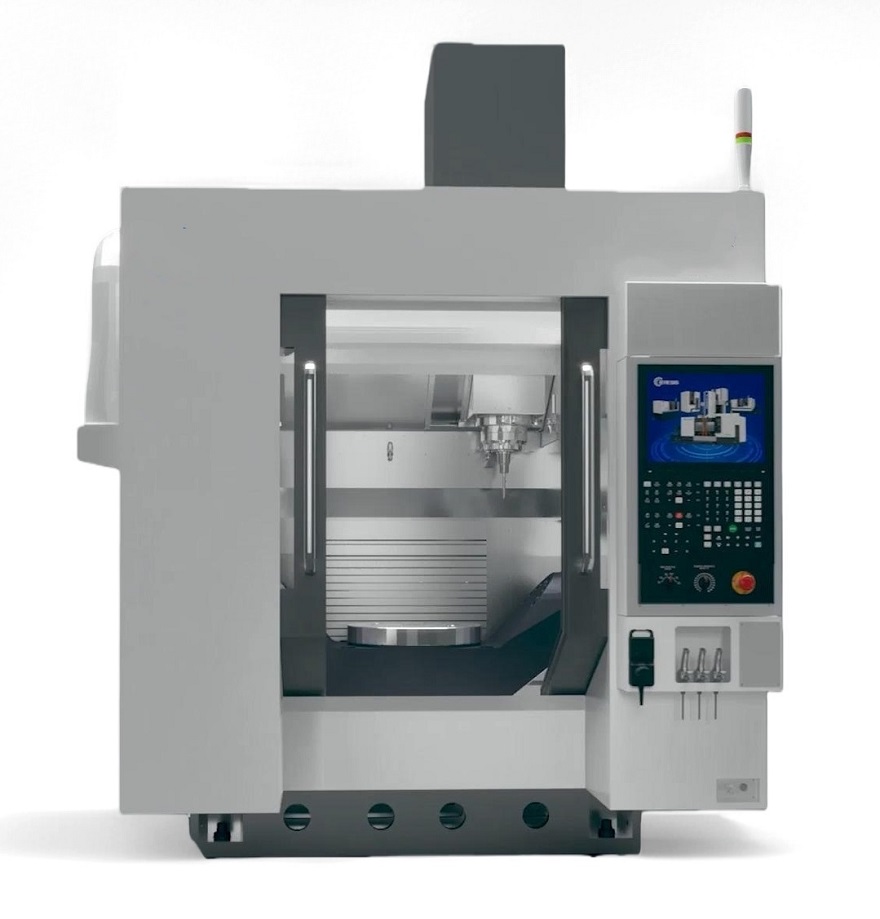

在現代制造業向高精度、復雜化方向發展的進程中，五軸加工中心已成為高端裝備制造的核心力量。其卓越的加工能力不僅體現在整機性能上，更源于各功能部件的精密配置與協同運作。下面華亞數控小編將深入解析五軸加工設備關鍵功能部件的配置特點，幫助用戶更全面地了解設備的核心構成。
五軸加工設備的運動系統主要由三維直線運動軸（X、Y、Z軸）和兩個旋轉軸構成。旋轉軸的配置方案常見有三種形式：雙轉臺型、一轉一擺型、雙擺頭型。雙轉臺型適合中小型零件加工，通過工件的旋轉實現多角度加工；雙擺頭型則適用于大型工件加工，刀具可實現更大范圍的姿態調整。高配置設備通常采用伺服電機直接驅動旋轉軸，配合高精度編碼器，實現±0.001°的定位精度。
直線軸通常采用高強度鑄鐵床身，配合精密級直線導軌和滾珠絲杠。高端機型會配置線性電機驅動系統，顯著提高運動速度和動態精度。各運動軸均配備閉環反饋系統，確保加工過程中的定位精度和重復定位精度達到微米級。
數控系統是五軸設備的"大腦"，其配置直接影響加工性能。高端五軸設備多配備專用五軸聯動數控系統，支持RTCP（旋轉刀具中心點）功能，能夠?qū)崟r(shí)補償?shù)毒咭蛐D(zhuǎn)產生的坐標偏移。系統還具備前瞻控制、加速度優化等高級功能，確保復雜曲面加工時的運動平穩性。
伺服驅動系統采用數字化智能驅動模塊，配合高分辨率反饋裝置，實現各軸的精確定位。先進的驅動系統還包含振動抑制、自適應增益調整等功能，有效提升加工表面質量。
五軸設備的主軸系統是其核心功能部件。高速電主軸通常采用內置電機直接驅動，轉速范圍可達10,000-30,000rpm，部分高速機型可達60,000rpm以上。主軸配備循環冷卻系統，確保長時間高速加工的熱穩定性。
高端主軸還配置矢量控制技術，實現低速大扭矩和高速恒功率的輸出特性。主軸鼻端通常采用HSK、CAPTO等高速刀柄接口，確保高速旋轉時的連接剛性和精度。主軸定向、刀具夾緊監測等功能的加入，進一步提升了加工的可靠性。
五軸加工中心的刀庫配置根據加工需求有所不同，常見的有鏈?zhǔn)降稁?kù)和盤式刀庫，容量從30把到200余把不等。高速換刀機構采用凸輪聯動或伺服直接驅動方式，換刀時間可縮短至1-2秒。
先進的刀庫系統配備刀具壽命管理、刀具破損檢測等功能，支持在機測量和自動刀具補償。雙刀庫配置和子刀庫概念的應用，進一步滿足了復雜零件多工序加工的刀具需求。
高性能的五軸設備還配備完善的輔助系統：高壓冷卻系統提供精確的刀具冷卻和排屑效果；油霧收集裝置保持加工環境清潔；在機測量系統實現加工過程的自主檢測與補償；溫度補償系統有效抑制環境溫度變化對精度的影響。此外，設備還配置安全防護系統，包括防碰撞檢測、安全門鎖、急停裝置等，確保加工過程的安全可靠。
五軸加工設備的卓越性能建立在各功能部件的精密配置與完美協同基礎上。合理的部件配置不僅確保了設備的高精度、高效率加工能力，也決定了設備對不同加工需求的適應性。選擇五軸設備時，應根據具體加工需求，重點關注各功能部件的配置水平及其協同性能，以確保設備能夠充分發揮五軸加工的技術優勢。華亞數控提供多種配置的五軸加工中心，可根據客戶的特定需求進行個性化配置方案設計。歡迎聯系我們的技術團隊，獲取專業的產品配置建議與技術支持。
